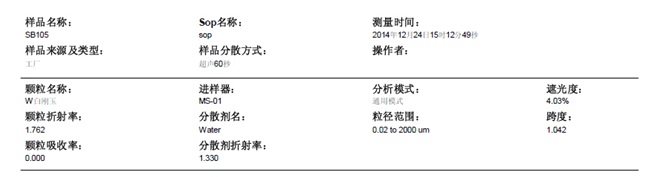

一、Part1，Part2樣品、分散方法、測(cè)試條件

    1、樣品名稱，樣品來(lái)源及類型，顆粒名稱，操作者：

    這4項(xiàng)是由用戶輸入對(duì)被樣品及測(cè)試人員進(jìn)行說(shuō)明，可以保存在測(cè)試結(jié)果中，供打印和閱覽。

    2、測(cè)量時(shí)間：是測(cè)試樣品的具體時(shí)間，由電腦內(nèi)部的時(shí)鐘自動(dòng)生成,表中的樣品的測(cè)試時(shí)間為2014年12月24日下午15點(diǎn)12分

    3、顆粒折射率，顆粒吸收率，分散劑折射率：

    這3個(gè)參數(shù)是樣品和分散劑的光學(xué)參數(shù)，即被測(cè)樣品的折射率和吸收率，以及測(cè)量此樣品時(shí)使用的分散介質(zhì)的折射率。在測(cè)試樣品前，應(yīng)根據(jù)被測(cè)量樣品的化學(xué)成分或者名稱，查折射率表后將這3個(gè)參數(shù)輸入到測(cè)試程序中，由于目前的激光粒度儀一般情況下使用全程米氏（MIE）散射理論，需要這3個(gè)參數(shù)才能建立準(zhǔn)確的測(cè)試矩陣，所以這3個(gè)數(shù)值必須準(zhǔn)確輸入到測(cè)試程序中，否則可能影響測(cè)試精度。

    注：遼儀牌系列激光粒度儀已將常見(jiàn)顆粒的折射率，吸收率保存在測(cè)試軟件的數(shù)據(jù)庫(kù)中，用戶使用時(shí)可在數(shù)據(jù)庫(kù)中直接調(diào)用。

    4、分散劑名、樣品分散方式：這2項(xiàng)是測(cè)試時(shí)使用的分散介質(zhì)和分散方法。分散介質(zhì)常見(jiàn)的有水、乙醇、四氯化碳等，但是無(wú)論使用哪種分散介質(zhì)，必須保證干凈，無(wú)顆粒物。

    分散方法，就是如何對(duì)樣品進(jìn)行分散，如是否超聲分散，超聲分散時(shí)間，超聲分散器的功率，是否對(duì)樣品進(jìn)行研磨，是否煮沸等。

    5、SOP名稱：SOP（Standard Operation Process）即標(biāo)準(zhǔn)操作流程，遼儀牌系列激光粒度儀的測(cè)試程序，可以將Part1，Part2中的1、3、4、6幾個(gè)項(xiàng)目保存為一個(gè)獨(dú)立的SOP文件，如果再次測(cè)試此類樣品，可以不用重新輸入這些參數(shù)，只需調(diào)取SOP文件即可，這樣就極大的簡(jiǎn)化了用戶的測(cè)試過(guò)程，提高了測(cè)試速度。此處的SOP名稱就是針對(duì)此樣品保存的SOP文件的文件名。

    6、進(jìn)樣器：在測(cè)試此樣品過(guò)程中使用的進(jìn)樣方式，如遼儀牌GSL系列激光顆粒分布測(cè)量?jī)x具有MS-01微量進(jìn)樣裝置和內(nèi)置循環(huán)進(jìn)樣裝置兩種進(jìn)樣方式。

    7、分析模式、粒徑范圍：分析模式是指從樣品散射光數(shù)據(jù)得到最終的測(cè)量結(jié)果所使用的反演算法，遼儀牌粒度分析儀具有“自由分布模式”，“單峰模式”，以及“多峰模式”，“對(duì)數(shù)正態(tài)分布模式”等幾種反演算法。粒徑范圍是指粒度儀的實(shí)際測(cè)量范圍而不是被測(cè)樣品的粒度分布范圍。

    8、遮光度（遮光比）：測(cè)試此樣品時(shí)，配置的樣品懸浮液的遮光比。遮光比的正確選擇是激光粒度儀在粒度測(cè)試過(guò)程中的一個(gè)重要的步驟，遮光比實(shí)際就是代表了被測(cè)樣品的濃度，遮光比這個(gè)參數(shù)嚴(yán)重影響到粒度測(cè)試結(jié)果的準(zhǔn)確性和代表性。激光粒度儀的原理要求在測(cè)試過(guò)程中，樣品的濃度以樣品中顆粒之間相互不發(fā)生二次散射為原則，理論上就是要求顆粒之間的距離為顆粒直徑的3倍,但是這個(gè)要求比較難以掌握，因此在實(shí)際的粒度測(cè)試中，通過(guò)調(diào)整遮光比的數(shù)值來(lái)盡量保證顆粒之間不發(fā)生二次散射。遮光比不宜過(guò)大（超過(guò)50%）或者過(guò)?。ǖ陀?%），遮光比過(guò)大時(shí)，顆粒的濃度過(guò)高，容易發(fā)生二次散射，測(cè)量結(jié)果誤差增大；遮光比過(guò)低，樣品中顆粒的濃度太低，顆粒數(shù)太少，測(cè)試結(jié)果的代表性很差，甚至可能導(dǎo)致測(cè)試結(jié)果是無(wú)效的，因此在測(cè)試過(guò)程中，對(duì)遮光比的選取要通過(guò)反復(fù)試驗(yàn)，以得到正確的測(cè)量結(jié)果。

    一般來(lái)說(shuō)，對(duì)于比較粗的樣品，遮光比可以選擇的比較高，如20~30%，一般不要超過(guò)40%，正常情況可以為10~25%。對(duì)于超細(xì)的樣品，可以適當(dāng)降低，但最終還需通過(guò)反復(fù)實(shí)驗(yàn)，找到對(duì)應(yīng)樣品測(cè)試時(shí)遮光比的最佳數(shù)值。

    9、跨度：被測(cè)樣品的跨度值（span）?？缍仁呛饬繕悠贩植紝捳囊粋€(gè)參數(shù)，對(duì)于某些粉體，如三基色熒光粉等，是一個(gè)比較重要的參數(shù)，其計(jì)算公式為：

      上一篇：激光粒度儀測(cè)試報(bào)告的數(shù)據(jù)解讀 4-1

      下一篇：激光粒度儀測(cè)試報(bào)告的數(shù)據(jù)解讀 4-3

      遼寧儀表研究所有限責(zé)任公司 版權(quán)所有 不得轉(zhuǎn)載
