第1章 單個顆粒(particle)粒徑(particle diameter) 的表示方法及定義
盡管自然界中的粉體,基本上是由一群粒徑分散,大小不同的顆粒群體組成的,但其粒度描述都是建立在單個顆粒的粒徑的基礎上的,因此,首先應了解單個顆粒的粒徑表示方法。
單個顆粒的粒徑表示方法與測試方法有關,由于測試方法的不同,測試結果所代表的粒徑含義也不同,目前主要的表示方法有以下幾種:用指定的特征線段表示、用算術平均直徑表示、用幾何特征平均值表示、用等效直徑表示等。
由于自然界中的粉體中的顆粒,不可能都為如球體,立方體等的簡單形狀,因此可以有幾種方法來描述單個顆粒的粒徑。
1.1 三軸徑 ( diameter of the three dimensions)

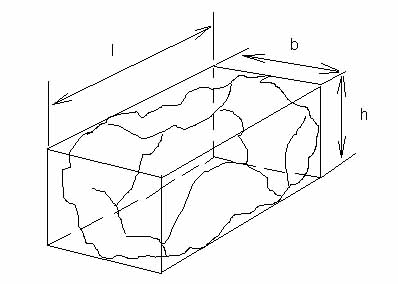

將一個顆粒放置于每邊與其相切的長方體中,如圖1-1所示,長l、寬b和高h稱為顆粒的三軸徑。三軸徑可用于表示比較不規則形狀顆粒的大小。

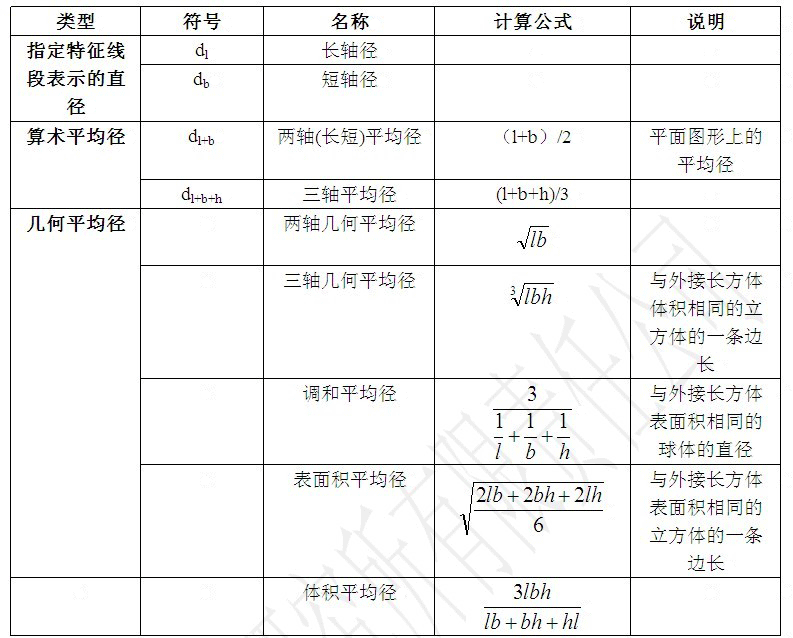

表1-1顆粒直徑的表示方法
1.2 投影徑 (projected diameter)
利用顯微鏡測量顆粒的粒徑時,可以觀察到顆粒的投影,此時顆粒以最大穩定度(重心最低)置于一平面上,因此可以按照其投影大小定義粒徑。
(1)二軸徑:顆粒投影外接矩形的長l和寬b稱為二軸徑。

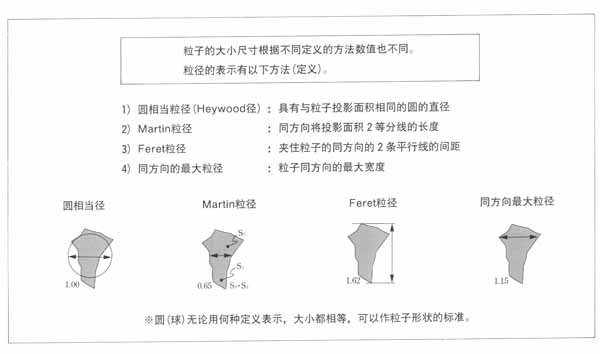

(2)Feret 徑:見上圖。
(3)Martin徑:見上圖。
(4)Krumbein 徑:見上圖,同方向最大徑。
(5)Heywood 徑:見上圖,投影面積相當直徑。
(6)投影周長相當徑:與顆粒周長相等的圓的直徑,此參數經常用于考察顆粒的形狀。
1.3 球當量直徑
將一個形狀不規則的顆粒,用某種等效方法折算成球形,用球體的直徑代表不規則形狀顆粒的的粒徑。
(1)equivalent surface diameter: 等表面積相當徑,與顆粒表面積相等的球體的直徑,記為Ds,球體外表面積為: 。
(2)equivalent volume diameter: 等體積相當徑,與顆粒體積相等的球體的直徑,記為Dv ,球體外表面積為: 。
(3)equivalent specific surface diameter: 等比表面積相當徑,與顆粒比表面積相等的球體的直徑,記為Dsv ,球體外表面積為: 。
(4)settling velocity diameter :沉降速度相當徑,與顆粒沉降速度相同的直徑,記為 Dstk 。
