2.4 以個(gè)數(shù)為基準(zhǔn)和以質(zhì)量為基準(zhǔn)的平均粒徑計(jì)算公式

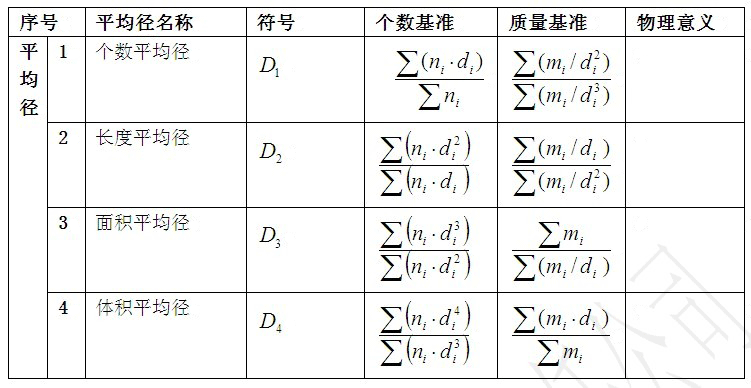

一般情況下,以個(gè)數(shù)為基準(zhǔn)和以質(zhì)量為基準(zhǔn)的平均粒徑計(jì)算可有下列公式轉(zhuǎn)換:
注: ni , di 含義:顆粒粒徑為 di 的顆粒的總個(gè)數(shù)為 ni 。
mi , di 的含義:顆粒粒徑為 di 的顆粒,在整個(gè)顆粒群中占有的質(zhì)量為 mi 。
2.4.1 個(gè)數(shù)平均徑
以個(gè)數(shù)為基準(zhǔn):相當(dāng)于將 n 個(gè)大小不同的顆粒排列起來,其長度為 ,在此長度上排列 個(gè)等直徑的顆粒,則每個(gè)顆粒的等效果直徑為: 以質(zhì)量為基準(zhǔn)的公式推導(dǎo):
顆粒群中顆??倐€(gè)數(shù)為:
顆粒群中顆??傞L為: 每個(gè)分級(jí)中顆粒個(gè)數(shù)╳對(duì)應(yīng)分級(jí)的顆粒直徑后累加

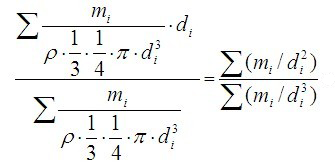

則以質(zhì)量為基準(zhǔn)的個(gè)數(shù)平均徑為:
2.4.2 長度平均徑
以顆粒的總長度為基準(zhǔn):
顆粒的總面積為:
所有的分級(jí)顆粒總長度為:
顆粒的長度平均徑為:
以質(zhì)量為基準(zhǔn)推算長度平均徑的方法見 2.4.1
其物理含義是:顆粒的總面積除以顆粒的總長度。
2.4.3 面積平均徑
以顆粒的面積為基準(zhǔn):
顆粒群的總體積為:
顆粒的總面積為:
則面積平均徑為:
以質(zhì)量為基準(zhǔn)的推算方法見 2.4.1
2.4.4 體積平均徑
推算方法見2.4.3
2.5 眾數(shù)、中位徑(X50 )、D32 (面積平均徑)、D43 (體積平均徑)的含義
2.5 .1 眾數(shù)徑 Dmod:

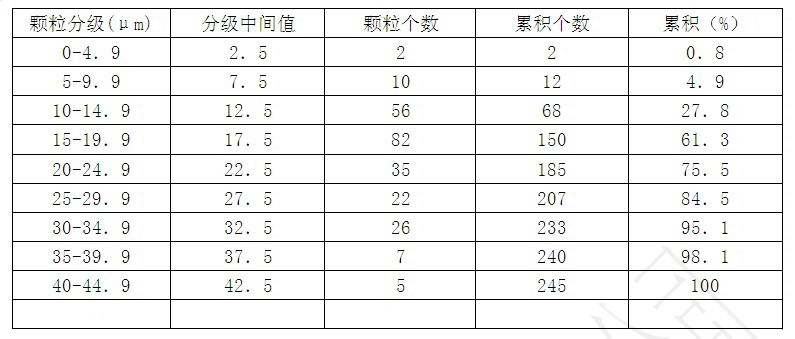

顆粒出現(xiàn)頻率最多的分級(jí)對(duì)應(yīng)的粒徑,在上表區(qū)間 15-19.9μm 的顆粒數(shù)量最多,其中間值為 17.5μm,既眾數(shù)為17.5μm;
2.5.2 中位徑(X50 國際標(biāo)準(zhǔn),D50 中國習(xí)慣標(biāo)注法):
在累積分布中,累積值為50%處對(duì)應(yīng)的粒徑。
在上表中 ,20μm對(duì)應(yīng)的累積為 61.3%,則累積到50%對(duì)應(yīng)的顆粒粒徑通過2點(diǎn)插值進(jìn)行計(jì)算:
同理:X16 ,X98 等的含義。
D50 本身并沒有一定的物理含義,根據(jù)不同的測(cè)量方法, D50 的物理含義也不同,如顯微鏡法測(cè)量結(jié)果一般以長度為量綱,激光散射、衍射法測(cè)量結(jié)果以質(zhì)量分布為量綱等。
2.5.3 D[3,2] 面積平均徑
面積平均徑(也有文章稱為 面積重量平均徑、比表面積平均徑)即, 或者 ,見2.4.3對(duì)于上表 D[3,2]=26.5μm。
其物理含義是:顆粒群的總體積除以顆粒群體的總面積,即單位體積的表面積的倒數(shù)?;蚶斫鉃椋河靡粋€(gè)假想的尺寸均一的顆粒(直徑為 D[3,2])群來代替原有的顆粒群,假象的顆粒群的總體積和總面積與原有的顆粒群相等。
2.5.4 D[4,3] 體積平均徑
體積平均徑 (也有文章稱為 質(zhì)量平均徑,體積重量平均徑 )既 或 ,見2.5.4
對(duì)于上表 D[4,3] =27.9μm
2.5.5 其它參數(shù)
跨度
均勻性
上一篇:顆粒學(xué)基礎(chǔ)知識(shí)-顆粒粒徑的計(jì)算方法(第二章2.2-2.3)
下一篇:顆粒學(xué)基礎(chǔ)知識(shí)-顆粒粒徑的計(jì)算方法(第三章)
|
